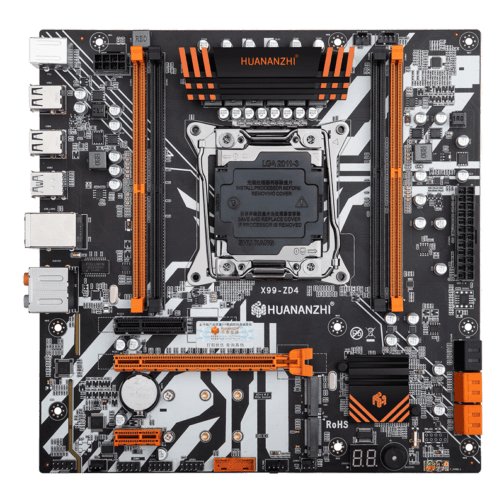

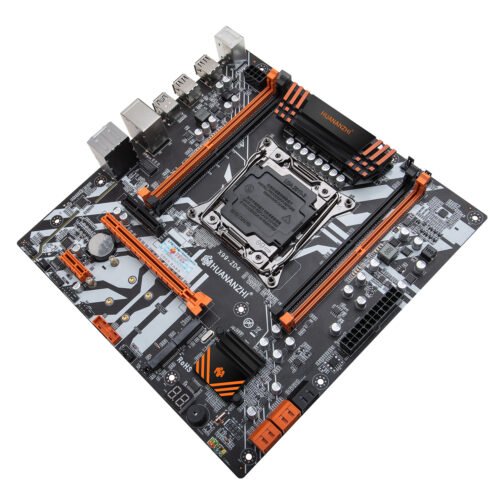

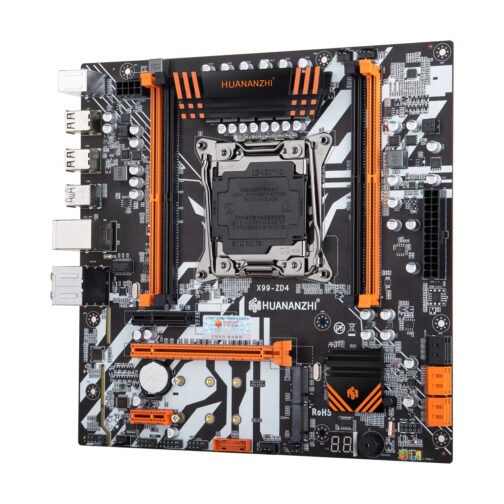

華南X99-ZD4 v1.0主機板

  • B85晶片組,支援 2011-3全系列處理器
  • DDR4四通道記憶體插槽 DDR4 2400/2133/1866MHz,單條最高支援32G記憶體,最高支援128G記憶體
  • RECC伺服器記憶體/桌上型電腦通用記憶體
  • 10層PCB底板,6相供電
  • 1*M.2 NVME高速接口 + 1*M.2 NGFF接口
  • 1*USB3.0、6*USB2.0,可外接2*USB3.0、2*USB2.0
  • 1*PCI-E x16;1*PCI-E x4;1*PCI-E x1
  • 千兆網卡接口

分類:
主機板

華南 X99-ZD4 v1.0

平台

英特爾 B85,LGA2011-3

記憶體

4 x DIMM,最大4 x 32GB,DDR4 2400/2133/1866/1600 MHz
支援non-ECC PC和ECC Server記憶體,雙通道記憶體架構

顯示輸出

無顯示輸出接口
支援NVIDIA與AMD 系列顯卡

音訊

Realtek ALC887 支援7.1聲道,高清音頻解碼器

LAN

Realtek RTL8111G,1 x 千兆乙太網路接口

擴充插槽

1 x PCIe 3.0 x16
1 x PCIe 3.0 x4
1 x PCIe 3.0 x1

資料儲存應用

1 x M.2 NVMe 接口
1 x M.2 SATA 接口
1 x M.2 W i-Fi 接口
2 x SATA2.0 (3GB/s) 接口
4 x SATA3.0 (6GB/s) 接口

內部I/O接口

1 x USB 2.0擴充座,支援擴充2個USB 2.0接口
1 x USB 3.0擴充座,支援擴充2個USB 3.0接口
1 x CPU風扇接口(1 x 4針)
3 x 機殼風扇接口
1 x 24針EATX電源接口
1 x 8針ATX 12V電源接口
1 x 前面板音訊接口(AAFP)
1 x 板載開機自檢程式碼 LED 顯示器 (POST codes display LED)

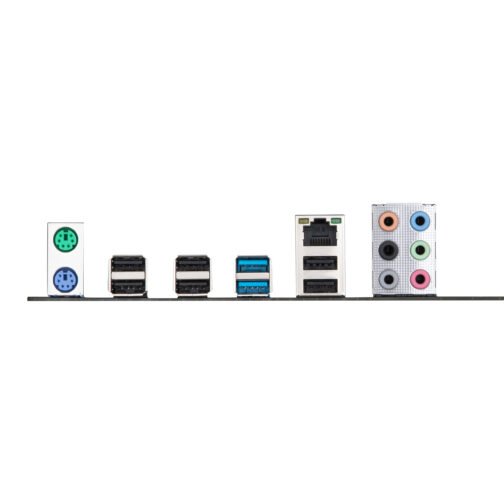

後I/O接口

1 x PS/2鍵盤與滑鼠接口
1 x RJ-45埠
6 x USB 2.0接口
2 x USB 3.0接口
6 x 音源接口

規格

M-ATX;尺寸: 24.4cm x 24.4cm

驅動程式與手冊

Title Update Date Download
HUANANZHI X99 ZD4 v1.0-AUDIO
HUANANZHI X99 ZD4 v1.0
09/04/2021 Download
HUANANZHI X99 ZD4 v1.0-BIOS
HUANANZHI X99 ZD4 v1.0
09/04/2021 Download
HUANANZHI X99 ZD4 v1.0-CHIPSET
HUANANZHI X99 ZD4 v1.0
09/04/2021 Download
HUANANZHI X99 ZD4 v1.0-LAN
HUANANZHI X99 ZD4 v1.0
09/04/2021 Download
HUANANZHI X99 ZD4 v1.0-RST
HUANANZHI X99 ZD4 v1.0
09/04/2021 Download
HUANANZHI X99 ZD4 v1.0-USB3.0
HUANANZHI X99 ZD4 v1.0
09/04/2021 Download
